　　国V福田小卡之星蓝牌勾臂式垃圾车HCQ5040ZX\小卡3方勾臂垃圾车工作原理及结构组成：

　　小卡3方勾臂垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置，控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程，拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。

　　多路换向阀：保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。

　　小卡3方勾臂垃圾车专用功能特点：

　　小卡3方勾臂垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，可以实现一车多箱，大大降低了使用成本，提高工作效率。

　　小卡3方勾臂垃圾车同时具备货物自卸和箱体自动装卸两种功能，而且这两种功能由一个拉臂车完成，工作效率高。这两种功能的操作和转换都是由液压系统实现的。

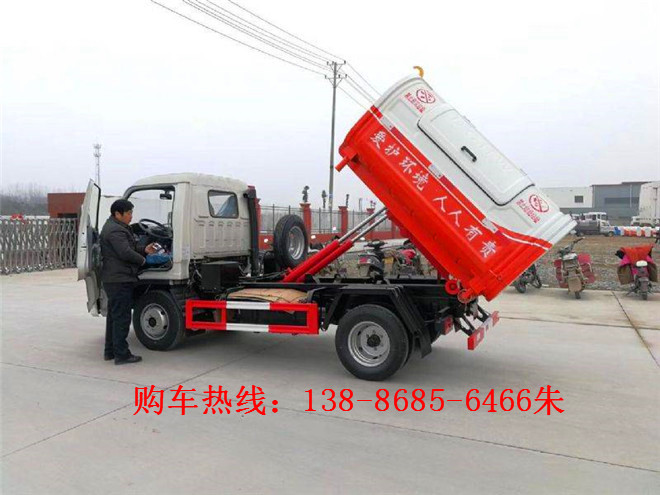

　　小卡3方勾臂垃圾车垃圾箱拉起操作方法：

　　1、将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车架锁紧固定；

　　2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；

　　3、当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车；

　　4、当垃圾车箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松开手柄使之回中；位； 完成垃圾车箱体的装车工作，松开取力器，整车可以运输行驶。

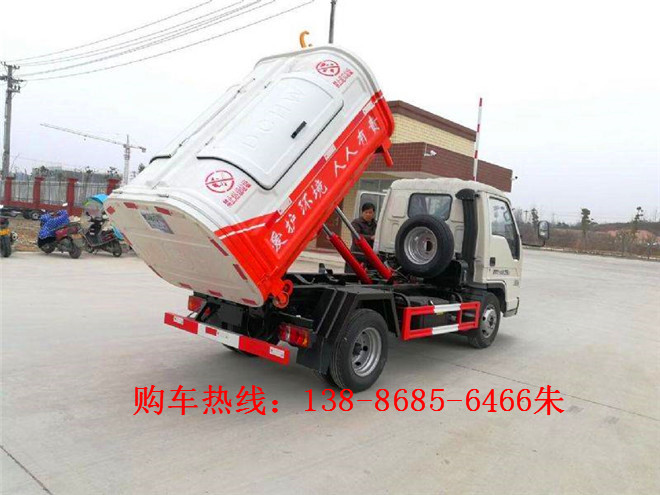

　　小卡3方勾臂垃圾车垃圾箱放下操作方法；

　　1、起动车后挂上取力器，将锁紧钩操作手柄推下至收回位置，锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定，松开手柄使之回中位；

　　2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；放置垃圾箱体时，车厢尾部严禁站人。

　　3、拉臂式垃圾车箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，将拉臂操作手柄推下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链轴旋转，活动拉臂放回到附车架上，松开取力器垃圾箱放置完成，整车可以运输行驶。
